Chesterton Packung 2211 - Robuste Feststoffpackung

Packungen für rotierende Maschinen Chesterton Packung 2211 - Robuste Feststoffpackung

Bis jetzt war die Auswahl der richtigen Packung für Ihre Anwendung ein Kompromiss zwischen verschiedenen Werkstoffen. Aramide sind hochfest und elastisch, erzeugen jedoch starke Reibung und scheuern Wellen und Hülsen; PTFEs dagegen haben extrem geringe Reibung und schonen Wellen, können sich jedoch verfestigen und ausgepresst werden. Alle diese Probleme reduzieren den Anpressdruck, was zu Leckage führt und eine häufige Nachstellung der Packung erforderlich macht.

Chesterton® DualPac 2211 ist so aufgebaut, dass diese Probleme durch Kombination von zwei komplemen tären Werkstoffen in einer Dichtung beseitigt werden. Durch die Nutzung unserer Flechttechnologie (Patent angemeldet) wird grafitverstärktes ePTFE an die Welle angelegt, wo es ausgezeichnete Dichtwirkung und geringe Reibung bietet; an der Dichtraumbohrung wird jedoch hochfestes und elastisches Aramid angelegt, um Verfestigung zu verhindern, ohne dass Wellenverschleiß auftritt. Tests im Labor und im Einsatz haben gezeigt, dass DualPac weniger Brillen-Nachstellungen benötigt, wodurch die Standzeit unter anspruchsvollen Einsatzbedingungen wesentlich verlängert wird.

  • Im Vergleich zu herkömmlichen Endringen 50% weniger Aramid in Kontakt mit der Welle, dadurch kein bzw. minimaler Wellenverschleiß.
  • Geringe Reibung und ausgezeichnete Dichtwirkung von PTFE ohne Verfestigung und Auspressen.
  • Festigkeit und Elastizität von Aramiden ohne den bekannten Wellenverschleiß.
Technische Daten
Druck 20 bar g (Rotationsanwendungen)
Temperaturgrenze 260°C
Wellendrehzahl 10m/s
Chemische Beständigkeit pH-Wert 4-11
Anwendungen Zur Verwendung mit Erzschlämmen, Mineralien-Transportschlämmen, in Entwässerung, Absetzbeckenpumpen und den aggressivsten feststoffbeladenen Anwendungen
Chesterton Packung 2212 - Allzweck-Hochleistungspackung

Packungen für rotierende Maschinen Chesterton Packung 2212 - Allzweck-Hochleistungspackung

Temperaturbeständige, nicht abfärbende Hockdruckpackung mit hoher Dichtleistung, bei der minimale Brillenjustierung benötigt wird.

Eine zuverlässige Dichtungslösung kann die Betriebskosten Ihrer Pumpen senken und Ihnen Zeit sparen. Eine traditionelle Pumpenpackung erfordert regelmäßig eine Brillenjustierung und verglast schnell, insbesondere bei hoher Wellengeschwindigkeit. Dies führt zu Packungsausfall und Anlagenschäden.
Chesterton DualPac 2212 wird mit unserer patentierten DualPac Technologie hergestellt, die ein verglasungsbeständiges Material an der Wellenseite der Packung mit hochfesten Fasern an der Außenseite kombiniert. Diese Zusammensetzung ergibt eine einzigartige, beständige Packung, die unter Brillendruck einfach expandiert. Die Packung bleibt gegen die Welle gepresst, während Verglasung und Riefenbildung vorgebeugt wird. DaulPac 2212 gibt Pumpennutzern Sicherheit bei den schwierigsten Dichtungsanwendungen.

  • Wesentlich weniger Brillenjustierung als bei herkömmlichen Packungen
  • Minimiert Riefenbildung
  • Dieselbe Packung kann als Endring und Dichtring verwendet werden
  • Bessere Nutzung des Brillendrucks
Technische Daten
Druck 35 bar g
Temperaturgrenze 260°C
Wellendrehzahl 10m/s
Chemische Beständigkeit pH-Wert 3-11
Anwendungen Papierstoffpumpen, Schlammpumpen, Rührwerke, Mischer
Chesterton Packung 1730 Mill Pack

Packungen für rotierende Maschinen Chesterton Packung 1730 Mill Pack

Die Chesterton 1730 Mill Pack Thermoset-Faserpackung bietet ausgezeichnete Wärmeisolierung bei gleichzeitiger überlegener Leckagekontrolle und reduzierter Leistungsaufnahme. Die robuste, einfach zu verwendende Thermoset-Faserpackung regelt die Leckage wirkungsvoll und schont dabei die Wellen. 1730 Mill Pack sorgt auch bei den anspruchsvollsten Anwendungen für höchste Zuverlässigkeit. Sie hat gute Beständigkeit gegen Hitze und verglast nicht wie übliche herkömmliche Packungen in der Papierindustrie – sogar bei hohen Wellengeschwindigkeiten.

  • Die wirtschaftliche Alternative für den allgemeinen Einsatz
  • Ausgezeichnete Leckagekontrolle mit geringeren Instandhaltungskosten und vereinfachtem Lagerbestand
  • Weiß, nicht fleckend
  • Beachtlich robuster als PTFE Faserpackungen oder stark beschichtete PTFE Packungen in Hochgeschwindigkeitsanwendungen
  • Beständig gegen Hitzeschäden und Verglasen; schont Wellenhülsen Anwenderfreundlich, einfach zu schneiden und zu montieren, schnelles Einfahren
  • Wesentlich weniger anfällig gegen falsche Behandlung bei der Montage oder im Einsatz
Technische Daten
Druckgrenze 28 bar g
Temperaturgrenze 290°C
Wellendrehzahl 10m/s
Chemische Beständigkeit pH-Wert 1-13
Anwendungen Rührwerke, Mischer, Stoffpumpen, Prozesswasser, Siebwasser, Eindicker
Chesterton Packung 1740

Packungen für rotierende Maschinen Chesterton Packung 1740

Chesterton 1740 ist eine geflochtene Packung aus KEVLAR*-Garn und PTFE- sowie anderen Schmiermitteln. Jeder Garnstrang wurde einzeln beschichtet, damit die Wärme gut abgeleitet werden kann. Die Packung 1740 kann als vollständiger Satz montiert werden, um Widerstand gegen Druck, Temperatur, Chemikalien und Verschleiß zu bieten. Die Packung 1740 wird in schleifenden Anwendungen auch als Stützring für zusätzlichen Widerstand gegen Auspressen eingesetzt.

  • Asbestfreie Packung für vielseitigen Einsatz
  • Ausgezeichneter Extrsionswirderstand in schleifenden Anwendungen
  • Nicht fleckend nicht kontaminierend
Technische Daten
Druckgrenze 20 bar g
Temperaturgrenze 260°C
Wellendrehzahl 10m/s
Chemische Beständigkeit pH-Wert 4-11
Anwendungen Für Wellen, Stangen, Ventile, Expansionsverbindungen gegen Wasser, Dampf, Lösungsmittel, milde Säuren, Basen und Öle
Chesterton Packung 1760 - chemikalienbeständige Packung

Packungen für rotierende Maschinen Chesterton Packung 1760 - chemikalienbeständige Packung

Chesterton 1760 ist eine einzigartige Packung aus einem PTFE-Garn, welcher mit Grafitteilchen geschmiert ist. Die fertige Packung wird mit einem speziellen Silikonöl geschmiert, um ein schnelles Einfahren zu gewährleisten. Chesterton 1761 ist eine nicht fleckende, weiße Version der Packung 1760, in der PTFE-Garn mit einem einzigartigen wärmeleitenden Stoff geschmiert wird, und so der Packung 1761 die Wärmeableitfähigkeiten einer Grafitpackung.

  • Dichtes Flechtgewebe gewährleistet ausgezeichnete Leckagekontrolle und verhindert die Einbettung von Feststoffen
  • Ausgezeichnete chemische Beständigkeit
  • Hohe Wellengeschwindigkeit
Technische Daten
Druckgrenze 17 bar g
Temperaturgrenze 260°C
Wellendrehzahl 18m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen Schwarzlaugepumpen, Chemikalienpumpen, Rührwerke

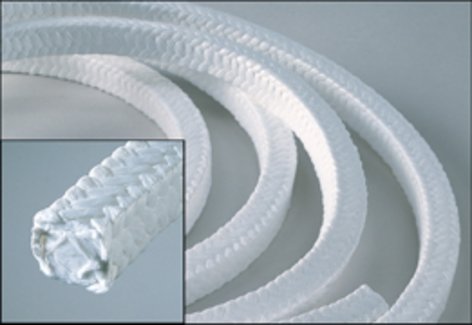

Chesterton Packung 1765 - weiße Chemikalienpackung

Packungen für rotierende Maschinen Chesterton Packung 1765 - weiße Chemikalienpackung

Chesterton 1760 ist eine einzigartige Packung aus einem PTFE-Garn, welcher mit Grafitteilchen geschmiert ist. Die fertige Packung wird mit einem speziellen Silikonöl geschmiert, um ein schnelles Einfahren zu gewährleisten. Chesterton 1761 ist eine nicht fleckende, weiße Version der Packung 1760, in der PTFE-Garn mit einem einzigartigen wärmeleitenden Stoff geschmiert wird, und so der Packung 1761 die Wärmeableitfähigkeiten einer Grafitpackung verleiht.

  • Nicht färbend
  • Ausgezeichnete Chemikalienbeständigkeit
  • Geringe Reibungfür höhere Geschwindigkeiten
  • Längere Standzeit der Packung
Technische Daten
Druckgrenze 20 bar g
Temperaturgrenze -40°C bis +260°C
Wellendrehzahl 10m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen Bleichepumpen, Chemikalienpumpen, Rührwerke
Chesterton Packung 1830 - fortschrittliche gestreckte PTFE-Grafitpackung

Packungen für rotierende Maschinen Chesterton Packung 1830 - fortschrittliche gestreckte PTFE-Grafitpackung

Chesterton 1830 ist eine fortschrittliche gestreckte PTFE-Grafitpackung aus Fäden, die exakten Spezifikationen entsprechen. Zum Einsatz in Pumpen, Ventilen, Rührwerken, Mischern und anderen Rotationsanlagen. Das PTFE-Harz wird mit Grafit kombiniert und unter Anwendung modernster Technologien gestreckt. Das Ergebnis ist ein hochwertiger Faden.

  • Ausgezeichnete chemische Beständigkeit
  • Geringe Reibung, geringere Wärementwicklung, nicht reibend, schont Wellen und Wellenhülsen
Technische Daten
Temperaturgrenze 260°C
Wellendrehzahl 18m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen breiter Anwendungsbereich
Chesterton Packung 1400R - Kohleverstärkte Grafitpackung

Packungen für rotierende Maschinen Chesterton Packung 1400R - Kohleverstärkte Grafitpackung

Chesterton 1400R ist eine einzigartig verstärkte, geflochtene Grafitbandpackung mit Korrosionsinhibitor. Die geflochtene Kohlenstoffgarnverstärkung befindet sich im Inneren des Grafitbandgarns. Die Packung 1400R bildet unter Deckelandruck eine homogene Masse, damit Leckage nicht durch den Packungssatz durchdringen kann. Der Satz aus reinem Kohlenstoff/Grafit erlaubt höhere Wellendrehzahlen und begrenzt gleichzeitig die Wellenreibung. Die tragende Kohlenstofffaserverstärkung verhindert Auspressen, wenn die 1400R-Sätze in Ventilen bei höherem Druck montiert sind. Zusätzlich zu ihren ausgezeichneten Dichteigenschaften in drehenden Anlagen ist die Packung 1400R ein erstklassiger Ventildichtungswerkstoff. Diese beiden Einsatzmöglichkeiten ergeben eine universelle mechanische Packung.

  • Selbstschmierende Packung
  • Geeignet für hohe Wellengeschwindigkeiten
  • Passiver Molybdat-Korrosionsinhibitor
  • Zum Einsatz in Ventilen und Paumpen
Technische Daten
Druck 14 bar g (Rotationsanwendungen)
275 bar g (Ventile)
Temperaturgrenze Min. -240°C, Max. 650°C (Dampf) Max. 455°C (oxidierende Atmosphäre)
Wellendrehzahl 20m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen Prozesspumpen, Kesselspeisewasserpumpen, Absperrarmaturen, Refiner, Rührwerke, Mischer
Chesterton Packung 1830-SSP - Feststoffpackung

Packungen für rotierende Maschinen Chesterton Packung 1830-SSP - Feststoffpackung

Die Chesterton 1830-SSP Schlammpumpen-Dichtringe werden aus einem Hybridgarn hergestellt, der modernsten expandierten PTFE-Grafitgarn mit Kohlegarnverstärkung kombiniert. Diese einzigartige Konstruktion des Garns ergibt Dichtungsringe, die einfach ausgebaut werden können und dadurch Stillstandszeiten verkürzen. 1830-SSP kann in zahlreichen Schlammabdichtungsanwendungen eingesetzt werden.

  • Geringe Reibung, geringe Wärmeentwicklung, nicht reibend, schont Wellen und Wellenschutzhülsen
  • Wurde eigens für die hohen Anforderungen in Schlammabdichtungsanwendungen entwickelt
  • Ausgezeichnete chemische Beständigkeit
Technische Daten
Druck 28 bar g (Rotationsanwendungen)
Temperaturgrenze 260°C
Wellendrehzahl 6m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen: Schlammpumpen, Mineralumschlagschlämme, Absetzbeckenpumpen

Packungen für rotierende Maschinen Chesterton Packung 1935

Die Chesterton Packung Typ 1935 ist eine innvative Packung für Pumpen, Ventile und Rührwerke in der Lebensmittelindustrie. Durch ein unabhängiges Labor wurde die Packung gemäß den Richtlinien der EC 1935:2004 geprüft und zertifiziert. Dadurch erleichtert sie den Anwendern den Nachweis für lebensmittelberührende Materialien zu erbringen. Die Packung besteht aus reinem PTFE und Weißöl und kann dank der EC 1935:2004 Zertifizierung bedenkenlos mit Lebensmitteln in Kontakt kommen.

  • Anwendbar in nahezu allen Lebensmitteln unter 230°C
  • Hergestellt aus reinem PTFE und Weißöl
  • Von einem unabhängigem Labor geprüft nach EC1935:2004
Technische Daten
Druck
Temperaturgrenze 230°C
Wellendrehzahl 6m/s
Chemische Beständigkeit pH-Wert 0-14
Anwendungen: Pumpen, Ventile, Rührwerke in der Lebensmittelindustrie
